Bakır Kartı Kol Boru Eklemi Nasıl Seçilir

1. Bakır Kart Kılıf Tipi Terminal Boru Eklemi
Terminal ekleminden bakır ferruül tipinin işlevi esas olarak cihaz ekipmanının bağlantısı ve ölçüm boru hattında kullanılır. Birçok bakır yüksük tipi düz terminal eklemleri vardır. Borunun dış çapı D0: φ6mm, φ8mm, φ10mm, φ12mm, vb.

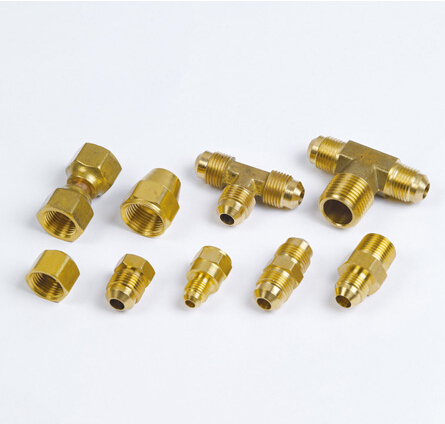

Terminal ekleminden bakır kartı manşonu tipinin görünüm yapısı Şekil 1'de gösterilmektedir. İşleme malzemesi H62'dir (krom kaplama yüzey). Nominal basınç 1.0MPa'dır ve çalışma sıcaklığı 150 ° C'den fazla değildir (naylon tüpün çalışma sıcaklığı normal sıcaklıktır).

Uygulama kapsamı: Bakır boru, plastik boru, naylon boru.

Özel dikkat gösterilmelidir: kaynak valf ile ekipman ve boru hattı arasındaki bağlantı, sıkıştırma bağlantı parçasını benimsememelidir. Bunun nedeni, kaynak vanası, ekipman ve boru hattı arasındaki bağlantının kritik bir parça olması ve burada bir daha fazla terlem tipi eklemin olmaması, bağlantı kalitesini sağlamaya ve bakım ve onarımı kolaylaştırmaya yardımcı olur. Deneyime göre, gerçek kullanımda, bu eklemin işleme kalitesi ve borunun boyutunun çok katı olması gerekir, aksi takdirde eklem yetersiz sızdırmazlık nedeniyle sızdırılacaktır.

2. Bakır ferruül tipi düz orta eklem

Bakır ferruül tipi düz orta eklem, hava kaynağını, sinyal boru hattını ve hava kaynağı ve sinyal boru hattını bağlamak için kullanılır. Birçok bakır ferruül tipi düz orta eklem türü vardır ve borunun dış çapı D0: φ6 mm, φ8 mm, φ10 mm, φ12 mm, vb. İşleme malzemesi H62'dir (krom kaplama yüzey). Nominal basınç 1.0MPa'dır ve çalışma sıcaklığı 150 ℃ 'dan fazla değildir (naylon tüpün çalışma sıcaklığı normal sıcaklıktır). Uygulama kapsamı: Bakır boru, plastik boru, naylon boru.

Özel dikkat gösterilmelidir: kaynak valf ile ekipman ve boru hattı arasındaki bağlantı, sıkıştırma bağlantı parçasını benimsememelidir. Bunun nedeni, kaynak valfi, ekipman ve boru hattı arasındaki bağlantının önemli bir parça olması ve bir yüksük tipi boru ekleminin olmaması, bağlantının kalitesini sağlamak ve bakım ve onarımı kolaylaştırmak için faydalıdır. Deneyime göre, gerçek kullanımda, bu eklemin işleme kalitesi ve borunun boyutunun çok katı olması gerekir, aksi takdirde eklem sıkıca kapatılacak ve sızdırılacaktır.
